Проект настенного ящика для инструментов

Категория чертежа: Мебель

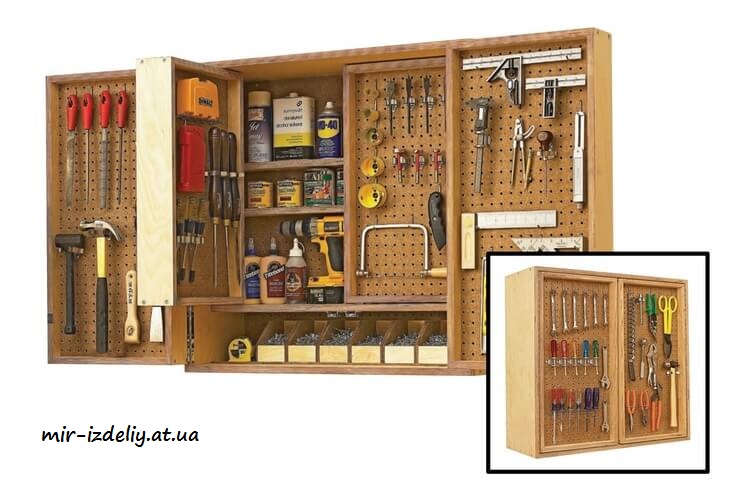

Проект подвесного шкафа-органайзера для домашней мастерской. Занимая на стене минимум места, ящик обладает впечатляющей вместительностью. Благодаря продуманной конструкции, реализованной по принципу матрешки, его полезную площадь — стенки четырех дверей, полки и ящички — можно использовать для удобного хранения всего ручного инструмента, крепежа и других столярных мелочей.

Шкаф состоит из нескольких базовых элементов: корпуса с полками, двух внутренних и двух внешних дверец, шести небольших ящичков. Рекомендованный материал — фанера толщиной 20 мм. Для изготовления задней стенки шкафа и панелей дверей используют перфорированный оргалит или тонкую фанеру толщиной 6 мм. Корпус и дверцы собирают с использованием простого соединения «в четверть».

Изготовление и сборка корпуса

1. Из фанеры толщиной 20 мм по размерам указанным в чертеже вырезают боковые стенки (А), крышку (В) и днище (В). Для изготовления корпуса можно использовать и другой материал, но именно 20-миллиметровая фанера гарантирует оптимальную прочность столярных соединений «в четверть», которые используются в этом проекте.

На внутренней стороне боковин (A) делают разметку и сверлят несквозные отверстия (диаметр 6 мм; глубина 10 мм) для штифтов, поддерживающих полки.
На боковинах (A) вверху и внизу фрезеруют пазы (четверти) шириной 20 мм и глубиной 10 мм.
На боковых стенках (А), верхней крышке (В) и днище (В) выбирают паз-канавку, в котором будет фиксироваться задняя стенка шкафа. Ширина паза 6 мм, глубина 10 мм, удаленность от заднего края каждой детали 20 мм.
Из листа перфорированного оргалита или фанеры толщиной 6 мм вырезают заднюю стенку ящика (С) — квадрат со сторонами 800 мм.
Проверив строгую перпендикулярность всех стыков и точность подгонки соединений, приступают к сборке корпуса — соединению деталей А, В и С. Стяжку проводят шурупами через предварительно просверленные отверстия, которые предотвратят растрескивание фанеры.
По указанным в схеме размерам вырезают полку (D), и при помощи шурупов фиксируют ее на высоте 140 мм.
По размерам из чертежа вырезают полки (Н). Они располагаются на вставных штифтах и являются съемными. Количество и конфигурацию полок выбирают на свое усмотрение в зависимости от того, что будет храниться в ящике.

Изготовление внутренних и внешних дверец

Внутренние и внешние дверцы имеют одинаковую конструкцию и отличаются только длиной: высота внутренних створок составляет 620 мм, внешних — 780 мм.

По указанным в чертеже размерам вырезают боковины внутренних (J) и внешних (I) дверец.

Все створки должны входить в корпус с зазором 3 мм вверху и внизу (см. схему «Деталировка корпуса» вид сбоку). Это учтено в чертеже, но если вы делаете шкаф с отклонением от предложенных размеров, не забудьте проверить этот момент до сборки дверей. Детали J и I должны входить в корпус зазором 6 мм, что в итоге обеспечит 3-миллиметровый отступ сверху и снизу.

По указанным размерам вырезают крышки и днища дверец (К) в количестве 8 шт.
На внутренней поверхности боковин J и I вверху и внизу фрезеруют четверть шириной 20 мм и глубиной 10 мм.
На боковых стенках (J и I), крышках (К) и днище (К) выбирают пазы-канавки шириной 6 мм и глубиной 10 мм, в которых будут зафиксированы панели L и M.
По размерам из схемы из 6-мм оргалита вырезают панели L и M — 4 штуки для внутренней дверцы и 4 штуки для внешней.
Проведя «сухую» сборку и проверив угольником соответствие всех внутренних углов 90 градусам, приступают к окончательной сборке дверей с использованием шурупов или саморезов. Крепеж ввинчивают в предварительно просверленные отверстия.

Сборка шкафа

Крепление раздвижных дверок проводят с использованием длинных рояльных петель. Для внутренних створок используют два отреза по 760 мм, для внешних — по 600 мм.
Длинные и короткие петли внутри корпуса центруют, как показано на схеме «Деталировка корпуса» (вид сбоку). Вверху и внизу оставляют зазор по 3 мм, а край самой петли выносят за пределы корпуса на 3 мм.
Петли прикручивают винтами или саморезами через предварительно просверленные направляющие отверстия. Сначала монтируют внутренние дверцы, а затем внешние.

Набор небольших ящиков для крепежа и других столярных мелочей — необязательная, но очень полезная опция в шкафу плотника. Изготовив своими руками и склеив серию простых деревянных деталей, вы сделаете внутренне пространство шкафа более аккуратным и организованным. Для ускорения рабочего процесса детали вырезают серийно, укладывая заготовки небольшой стопкой.
